光伏组件EL 检测完整工作过程
在光伏组件生产全链路中，EL（电致发光）检测是保障组件发电可靠性、提前规避失效风险的核心质控手段。作为光伏检测领域的技术深耕者，曜华激光基于多年行业实践与技术积累，为您详解 EL 检测的标准工作流程，助力光伏企业实现全工序、高精度的品质管控。
一、EL 检测核心原理：反向利用光伏效应的精准质检
EL 检测的核心物理本质，是反向应用光伏电池的 PN 结特性：光伏电池在光照下通过光生伏特效应实现 “光生电”，而 EL 检测则是给电池片 / 组件施加正向偏置电流，使电子与空穴在 PN 结区域发生复合，以近红外光（晶硅电池典型波长约 1100nm，人眼不可见）的形式释放能量。完好的电池片区域电流畅通，载流子复合充分，发光均匀明亮；存在隐裂、断栅、虚焊、低效片等缺陷的区域，电流通路受阻或复合异常，对应区域发光黯淡、发黑或不均匀。通过高灵敏度红外相机捕捉发光图像，即可精准识别组件内部肉眼无法察觉的电性能与结构缺陷，为组件品质判定提供核心依据。二、EL 检测标准工作流程：全工序闭环管控
1. 上料与定位：标准化工位适配
组件通过产线传送带自动送入检测工位（半自动机型由人工规范放置），设备通过机械定位系统完成组件位置校准，确保电池片区域完全覆盖相机拍摄视野，同时组件进入密闭暗箱，彻底隔绝外界可见光干扰，为弱红外信号采集提供纯净环境。2. 电极接触与通电：稳定电流注入
设备高精度探针 / 铜排自动压接在组件正负极汇流条上，形成低阻抗稳定电连接；可编程直流电源根据电池技术路线（PERC、TOPCon、HJT、钙钛矿等）与组件规格，输出设定的正向恒定电流，支持高电流（检测结构缺陷）、低电流（筛选低效片）双模式灵活切换，满足不同检测需求。3. 电致发光与成像：高精度信号采集
组件在正向电流激励下发出近红外光，曜华激光 EL 测试仪搭载高分辨率红外 CCD/CMOS 相机（部分机型集成可见光双光路），在 1-30 秒可调曝光时间内，精准捕捉微弱红外信号，生成高清晰度组件发光灰度图（EL 图），完整还原电池片内部发光状态。4. 图像分析与缺陷判定：AI 算法精准识别
采集的 EL 图像实时传输至工控机，通过曜华激光自研 AI 缺陷识别算法，自动分析图像亮度均匀性，精准识别隐裂、断栅、虚焊、黑片、低效片、正负极接反等各类缺陷，自动标记缺陷位置、类型与严重程度，实现 “零人工干预” 的高效判定。5. 结果输出与工序流转：全流程可追溯
系统自动生成标准化检测报告，包含组件信息、检测参数、缺陷图像、OK/NG 判定结果，实现全流程数据可追溯；合格组件自动流转至下一工序，不合格品触发报警并分流，避免流入后续封装环节造成不可逆损失。三、EL 检测全工序布局：三大关键节点筑牢品质防线
EL 检测并非单次工序，而是贯穿组件封装全流程的闭环管控，曜华激光 EL 设备覆盖三大核心检测节点：- 串焊后 EL 初检：聚焦虚焊、隐裂、断栅、正负极接反等焊接缺陷，前置拦截不良品，避免进入层压等不可逆工序，大幅降低返工与物料成本；
- 层压后 EL 复检：排查层压高温高压导致的新增隐裂、碎片、电池片移位，验证封装工艺稳定性，避免后续装框、接线盒工序的资源浪费；
- 成品终检 EL 检测：复核装框、搬运产生的机械应力隐裂，完成全维度缺陷最终校验，作为组件出厂的质量闸门，保障交付电站的组件无内部隐患，规避后期热斑、功率衰减风险。
四、曜华激光 EL 检测解决方案：全场景适配，精准赋能
曜华激光深耕光伏检测设备研发，以超 50% 研发团队占比、2 万平现代化生产基地，打造覆盖全产能的 EL 检测设备矩阵：- 在线 EL 外观检测一体机：集成红外 + 可见光双光路，全自动运行，适配大尺寸组件量产线，实现 EL + 外观一站式检测；

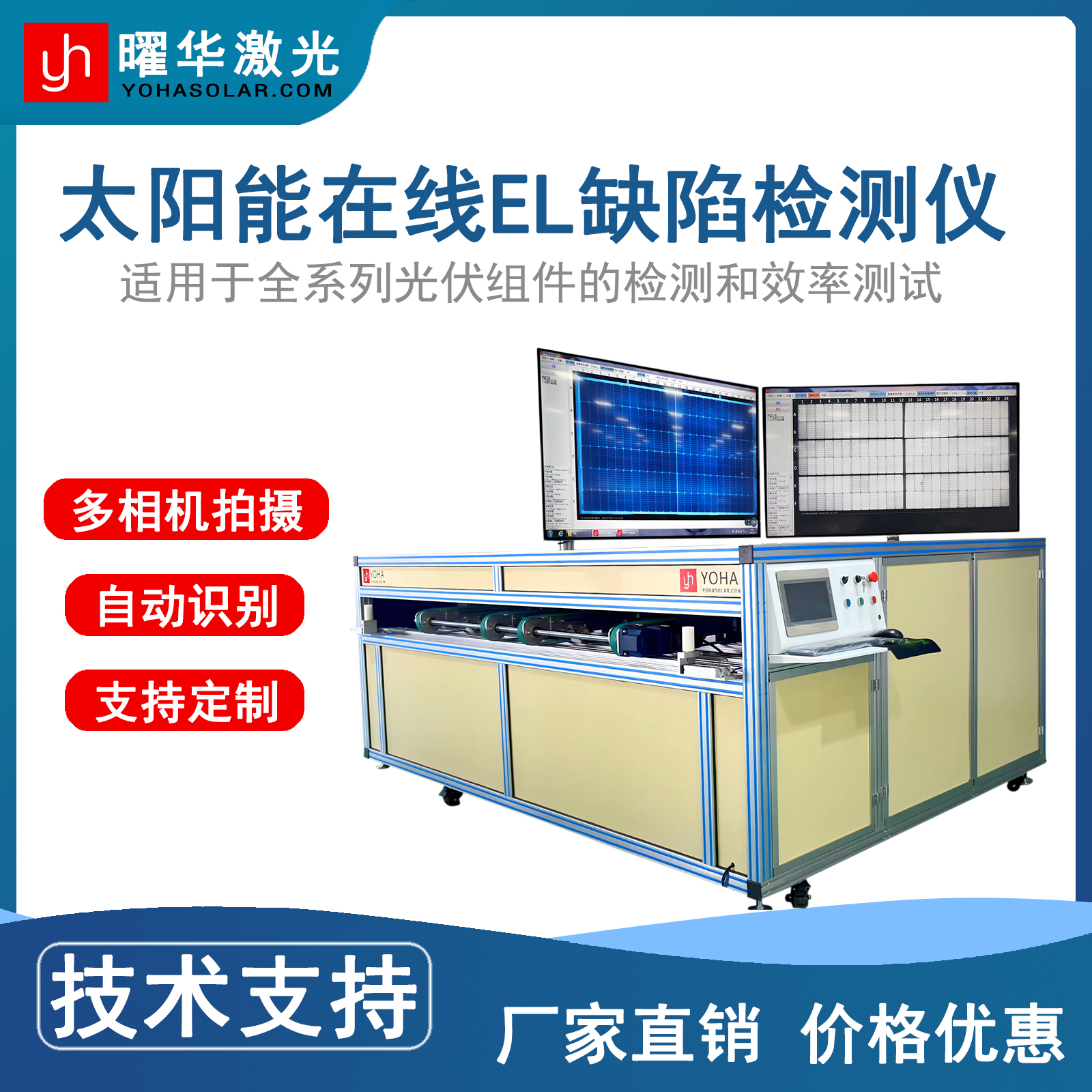

- 在线 EL 缺陷检测仪：大尺寸定制化测试范围，高分辨率工业相机，满足柔性产线高速检测需求；
- 半自动 EL 缺陷检测仪：灵活手动操作，适配多规格、小批量组件检测，覆盖实验室研发与抽检场景。
