EL检测仪如何正确选购 核心参数与性能指标详解
光伏组件EL检测仪已经成为产线质检的核心设备。面对市面上不同品牌、不同配置的EL检测仪，采购人员往往陷入“参数迷宫”：像素越高越好吗？检测速度与精度如何权衡？本文从实战角度，梳理选购EL检测仪最该关注的四大核心参数，帮助您做出理性决策。
武汉曜华激光EL检测仪
分辨率直接决定了EL图像对微小缺陷的呈现能力。低分辨率下，0.1mm以下的微裂纹可能被相邻像素“平滑”掉，导致漏检。一般而言：常规抽检可选用500-800万像素；产线全检建议1600万像素以上；若需识别0.05mm以下的细微隐裂，则建议2400万像素起步。需要注意的是，像素并非唯一指标——像元尺寸同样关键。大像元（≥10μm）能接收更多光子，在微光环境下信噪比更高。曜华激光的EL检测设备根据不同精度需求，提供2400万至6000万像素的灵活配置，兼顾高分辨率与大像元传感器，确保微小裂纹清晰可辨。

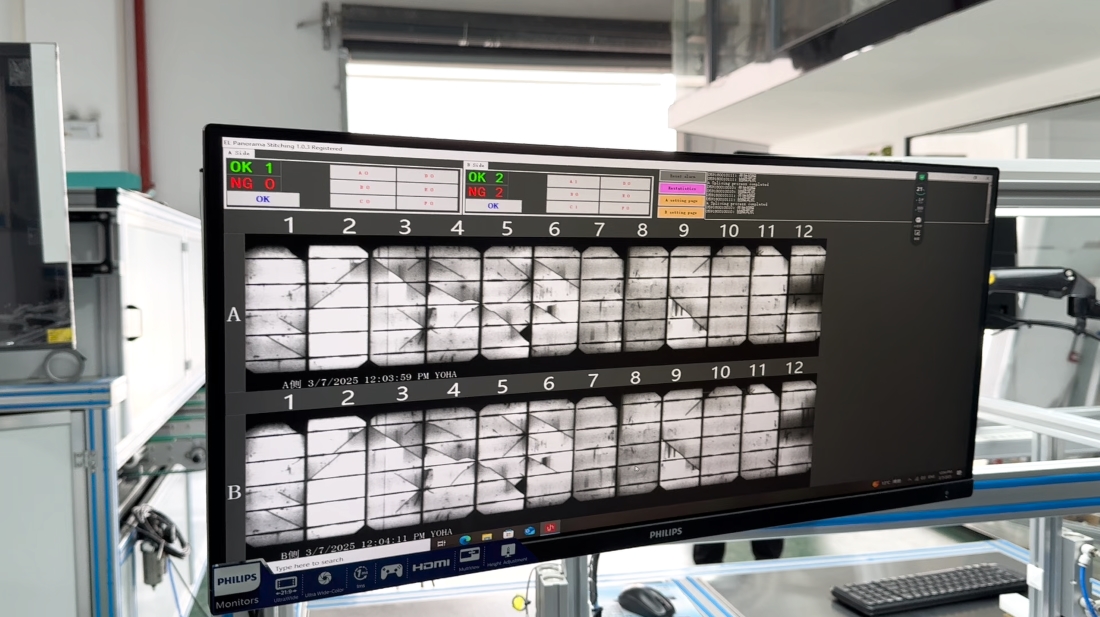

武汉曜华激光EL检测仪高清工业相机成像
信噪比（SNR）越高，图像噪点越少，弱缺陷信号越容易被提取。尤其对于双玻组件、大尺寸电池片或弱发光缺陷，高信噪比是保证检出率的前提。行业优秀水平为42dB以上，高端设备可达45dB。选购时建议向厂家索取暗室环境下的实测EL图像，观察背景是否干净、暗区的噪声颗粒是否明显。
超清检测成像
对于在线式EL检测仪，单块组件的检测时间必须小于产线节拍（当前主流为16-20秒/块）。检测节拍包括上电稳定、曝光成像、图像传输、AI判图和分选动作。如果设备节拍落后，产线就得降速或增加缓存。选购时需明确设备在保证精度的前提下的最快节拍。便携式设备则无需关注节拍，更应关注单次充电的续航能力和户外操作的便捷性。
武汉曜华激光在线EL外观检测仪
随着组件尺寸增大（210mm）和类型多样化（双玻、BIPV、轻质组件），EL检测仪必须具备良好的扩展性。需要确认：最大测试面积是否覆盖当前及未来可能生产的组件尺寸（建议≥2600×1500mm）；是否支持多相机拼接成像以应对大尺寸组件；对于双玻组件，是否配备抗反光成像技术；对于异形或BIPV组件，能否提供定制夹具与探针。曜华激光的全系列EL检测产品从常规单玻到210mm大尺寸双玻、从产线在线到电站便携均有覆盖，并支持按需定制，确保设备在未来几年内不因组件迭代而被淘汰。
武汉曜华激光科技有限公司（高新技术企业）成立于2014年，员工规模100多人，其中研发团队占比超50%，核心成员来自华中科技大学、武汉大学等高校。公司拥有3个生产基地、20000平米标准化厂房，构建完整生产链，主营光伏组件生产全流程关键设备，如EL测试仪、IV测试仪、划片机、串焊机等，并为客户提供生产线解决方案与全周期服务，产品与服务获海内外广泛认可。
#曜华激光# #太阳能组件EL缺陷检测仪# #EL检测仪# #EL检测# #缺陷检测仪# #EL成像# #电致发光# #光伏组件检测# #太阳能组件生产线# #光伏组件生产线# #全自动太阳能电池片分选仪# #光伏产线配套# #太阳能组件生产线配套设备# #光伏设备厂家# #半自动光伏组件生产线# #光伏组件生产工艺制造流程# #光伏检测# #光伏组件制造流程# #光伏组件生产工艺# #钙钛矿# #HJT叠层# #BC# #TOPCon# #PERC# #碲化镉# #铜铟镓硒# #砷化镓# #CIGS#

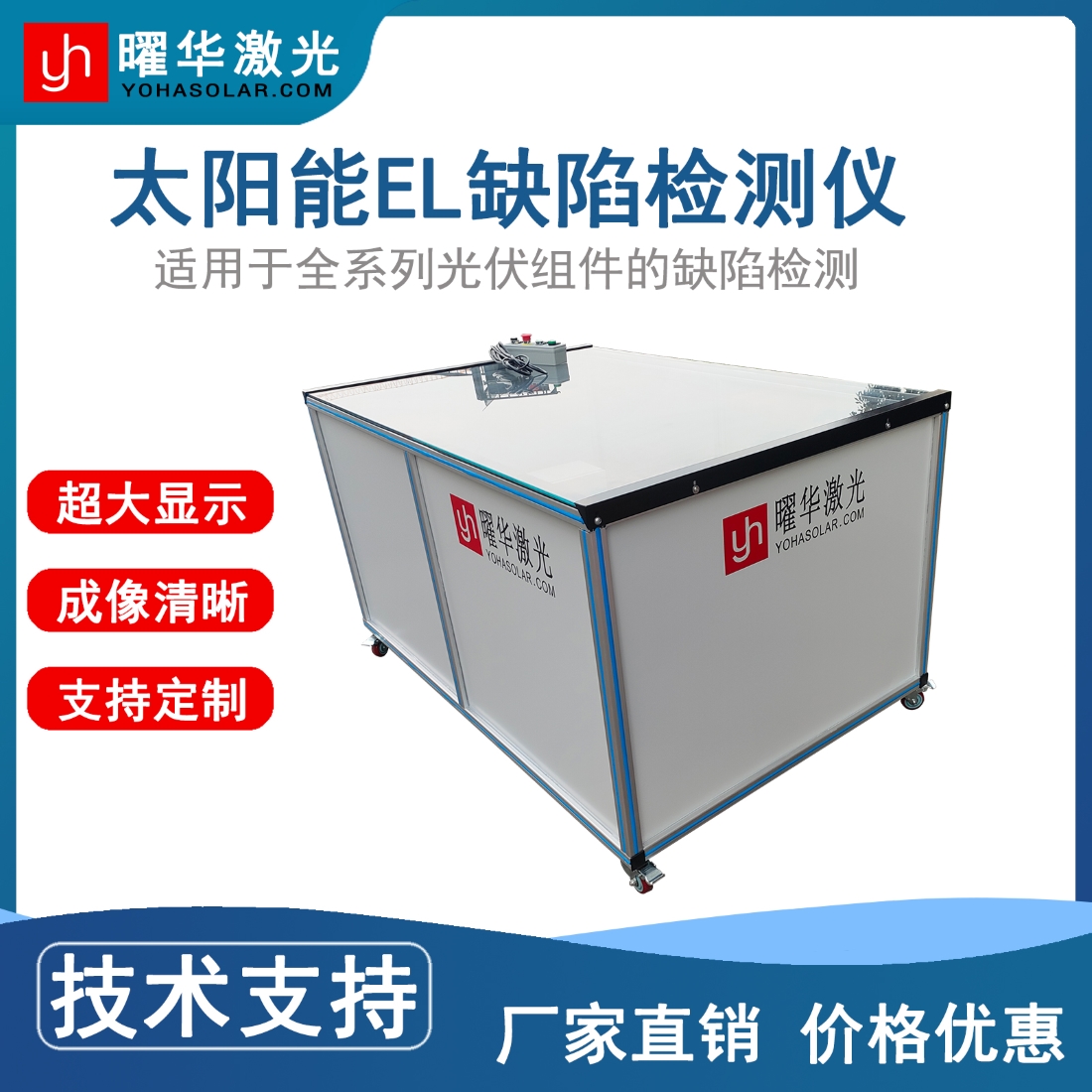

武汉曜华激光EL检测仪
一、红外相机分辨率：决定能看清多小的裂纹
分辨率直接决定了EL图像对微小缺陷的呈现能力。低分辨率下，0.1mm以下的微裂纹可能被相邻像素“平滑”掉，导致漏检。一般而言：常规抽检可选用500-800万像素；产线全检建议1600万像素以上；若需识别0.05mm以下的细微隐裂，则建议2400万像素起步。需要注意的是，像素并非唯一指标——像元尺寸同样关键。大像元（≥10μm）能接收更多光子，在微光环境下信噪比更高。曜华激光的EL检测设备根据不同精度需求，提供2400万至6000万像素的灵活配置，兼顾高分辨率与大像元传感器，确保微小裂纹清晰可辨。
武汉曜华激光EL检测仪高清工业相机成像
二、成像信噪比：图像纯净度的硬指标
信噪比（SNR）越高，图像噪点越少，弱缺陷信号越容易被提取。尤其对于双玻组件、大尺寸电池片或弱发光缺陷，高信噪比是保证检出率的前提。行业优秀水平为42dB以上，高端设备可达45dB。选购时建议向厂家索取暗室环境下的实测EL图像，观察背景是否干净、暗区的噪声颗粒是否明显。

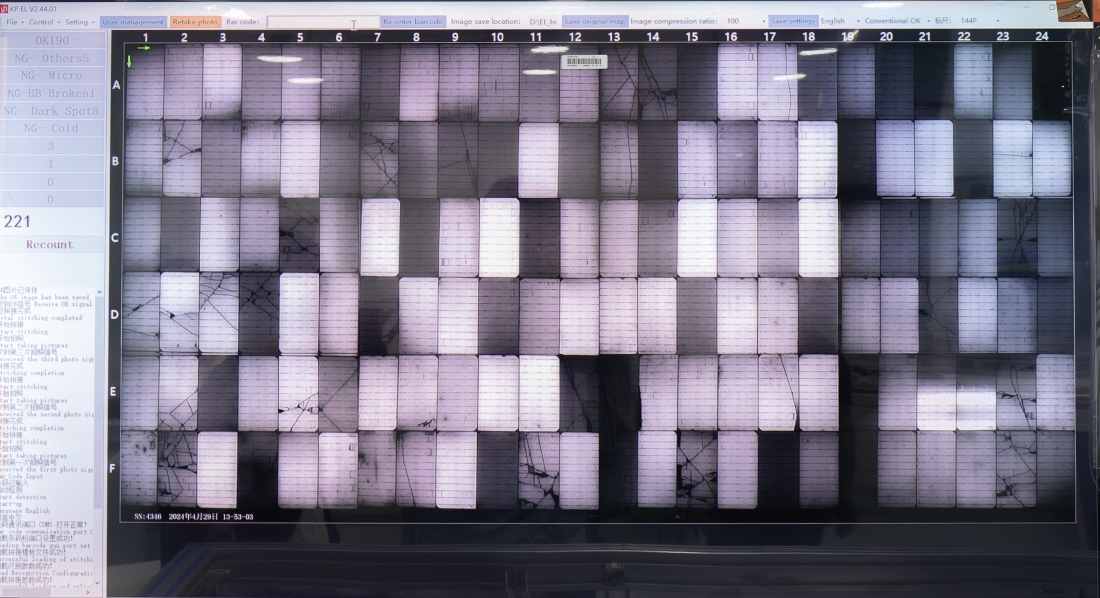

超清检测成像
三、检测节拍：在线全检的产能匹配
对于在线式EL检测仪，单块组件的检测时间必须小于产线节拍（当前主流为16-20秒/块）。检测节拍包括上电稳定、曝光成像、图像传输、AI判图和分选动作。如果设备节拍落后，产线就得降速或增加缓存。选购时需明确设备在保证精度的前提下的最快节拍。便携式设备则无需关注节拍，更应关注单次充电的续航能力和户外操作的便捷性。

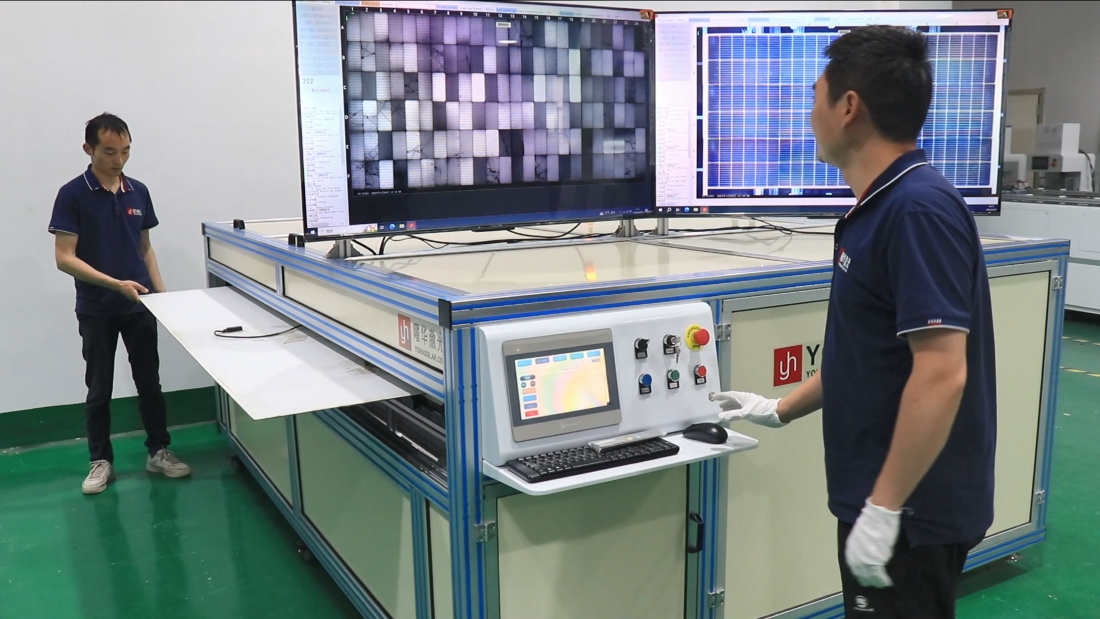

武汉曜华激光在线EL外观检测仪
四、组件适配范围：面向未来的兼容性
随着组件尺寸增大（210mm）和类型多样化（双玻、BIPV、轻质组件），EL检测仪必须具备良好的扩展性。需要确认：最大测试面积是否覆盖当前及未来可能生产的组件尺寸（建议≥2600×1500mm）；是否支持多相机拼接成像以应对大尺寸组件；对于双玻组件，是否配备抗反光成像技术；对于异形或BIPV组件，能否提供定制夹具与探针。曜华激光的全系列EL检测产品从常规单玻到210mm大尺寸双玻、从产线在线到电站便携均有覆盖，并支持按需定制，确保设备在未来几年内不因组件迭代而被淘汰。
结语
选购EL检测仪，不应盲目追求单一参数的高低，而应结合自身产线规模、组件类型、精度要求和预算，综合评估分辨率、信噪比、节拍、AI能力和适配范围五大指标。曜华激光提供从选型咨询、现场演示到售后培训的一站式服务，帮助客户精准匹配最适合的EL检测方案，让每一分投资都用在刀刃上。武汉曜华激光科技有限公司（高新技术企业）成立于2014年，员工规模100多人，其中研发团队占比超50%，核心成员来自华中科技大学、武汉大学等高校。公司拥有3个生产基地、20000平米标准化厂房，构建完整生产链，主营光伏组件生产全流程关键设备，如EL测试仪、IV测试仪、划片机、串焊机等，并为客户提供生产线解决方案与全周期服务，产品与服务获海内外广泛认可。
