随着双玻组件市场占有率突破65%，正反两面都需要EL检测的需求越来越迫切。传统EL检测仪只能从正面拍摄，对双玻组件背面电池片的隐裂、断栅等缺陷无能为力。那么，EL检测仪到底能不能同时拍正面和背面？——可以，但需要专门的设备方案。

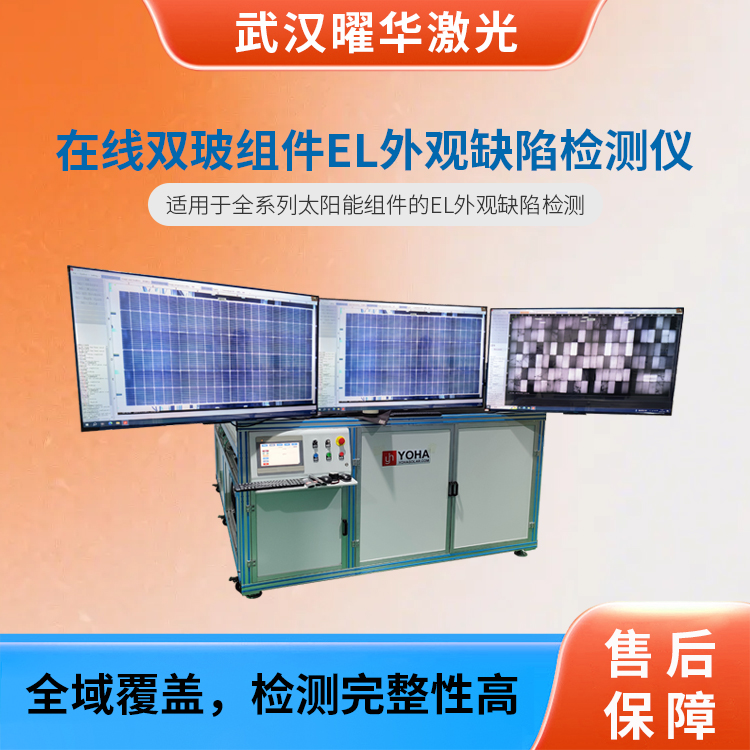

武汉曜华激光在线双面组件EL外观检测仪


一、为什么双面检测是刚需？

双玻组件采用正背面双层玻璃结构，背面同样是发电面，电池片正反两面都可能产生隐裂、碎片等缺陷。传统单面EL检测仪只能从正面成像，背面缺陷完全“看不见”，存在严重的漏检风险。
双面检测的另一难点在于“光晕效应”：背面电池的发光信号穿透至正面叠加，使隐裂对比度下降40%-60%，浅裂纹（<0.03mm）极易漏检。因此，双面检测不能简单地在组件背面再加一台相机——必须解决双面发光干扰、信号衰减和图像同步等技术难题。

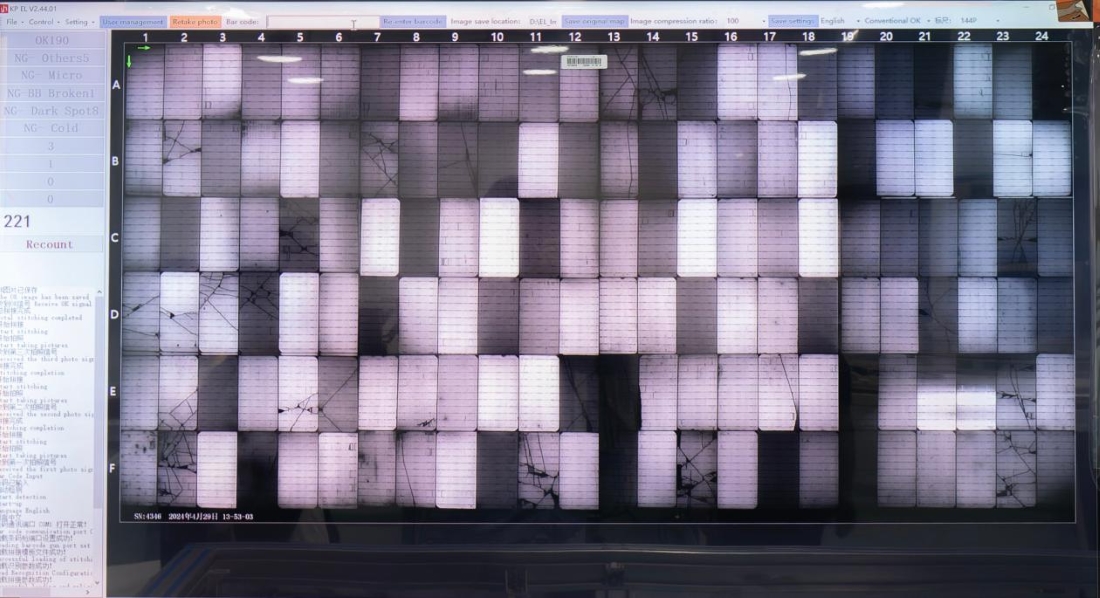

武汉曜华激光EL检测仪高清检测成像


二、双面EL检测的两种实现方式

翻转式检测：先检正面，再将组件翻面后检背面。设备结构简单，但效率低——每块组件需两次成像、两次定位，翻转过程易造成二次损伤。
双相机同步成像：在组件正上方和正下方同时布置相机阵列，一次通电即可同步完成正反两面图像采集。效率高、无二次损伤，但对相机协同、图像同步和抗干扰能力要求极高。

三、曜华激光的双面检测方案

针对双面检测需求，曜华激光推出了多种双面同步成像方案。
以YH-EL800型8相机协同检测系统为例，采用“6+2”相机阵列——正面6台相机集成EL与外观检测，背面2台相机专门负责EL检测。单相机EL分辨率达6000万像素，外观检测总分辨率达24000万像素，单帧覆盖2600×1500mm大尺寸组件，无需拼接。检测时正反两面同步采集，效率较单面检测提升3倍。
光学设计上，EL检测采用1050-1200nm近红外波段，外观检测采用400-700nm可见光波段，双波段同步成像。科研级CCD搭配99.8%红外折射率镜头，确保正反面无死角捕捉。
针对双玻组件特有的“光晕效应”和玻璃穿透衰减，曜华激光采用抗反光成像技术：配合专用滤光片过滤玻璃反光，脉冲式双电源协同供电（0-20A可调），与相机曝光严格同步，信噪比大幅提升。设备可检出＜0.03mm微裂纹，测试面积2600×1500mm，适配210mm大尺寸硅片。

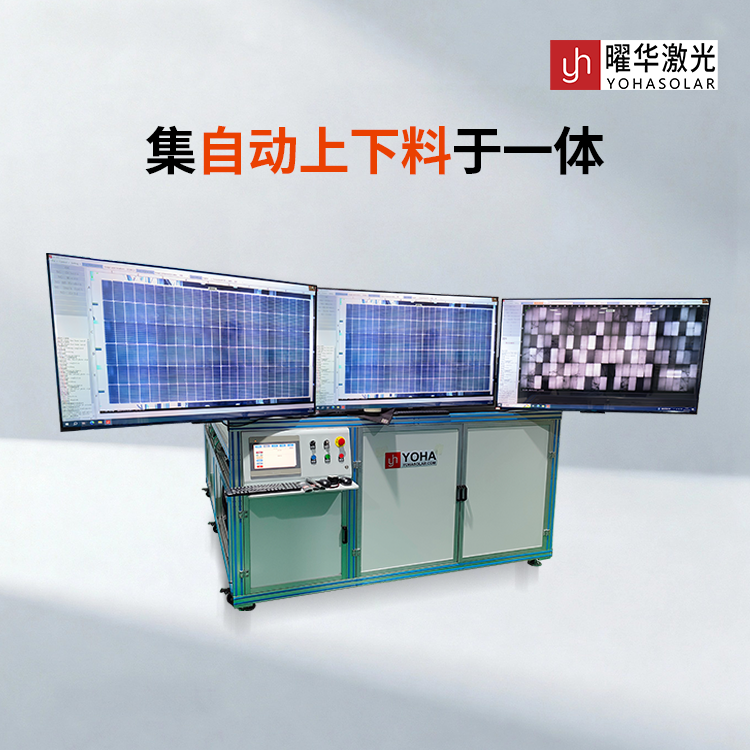

在线双玻组件EL外观缺陷检测仪（YH-EL12）采用12相机模式，EL分辨率6000万像素，双外观分辨率24000万像素，一次性同步完成内部电池片缺陷和表面外观瑕疵的全覆盖扫描。

四、采购选型建议

如果产线需要检测双玻组件，单面EL检测仪不够用。选购时重点关注三点：相机布局——是否采用“上视+下视”双相机阵列；抗光晕能力——是否配备窄带滤光片和抗反光算法；成像同步性——正反面图像是否在同一坐标系下对齐。建议直接申请样品实测，用自己产线的双玻组件验证双面成像效果。
