在光伏组件的生产流程中，层压是一道不可逆的工序——EVA胶膜在高温高压下熔融交联，将电池串、玻璃、背板永久封装为一体。一旦层压完成，内部任何隐裂、虚焊或断栅都将被“封存”其中，无法返工修复，只能整块报废。因此，层压前的EL检测是组件生产中成本最低、效率最高的质量把关窗口。曜华激光层压前EL外观一体机正是针对这一关键工序而设计，以非标定制能力满足不同产线的差异化检测需求。

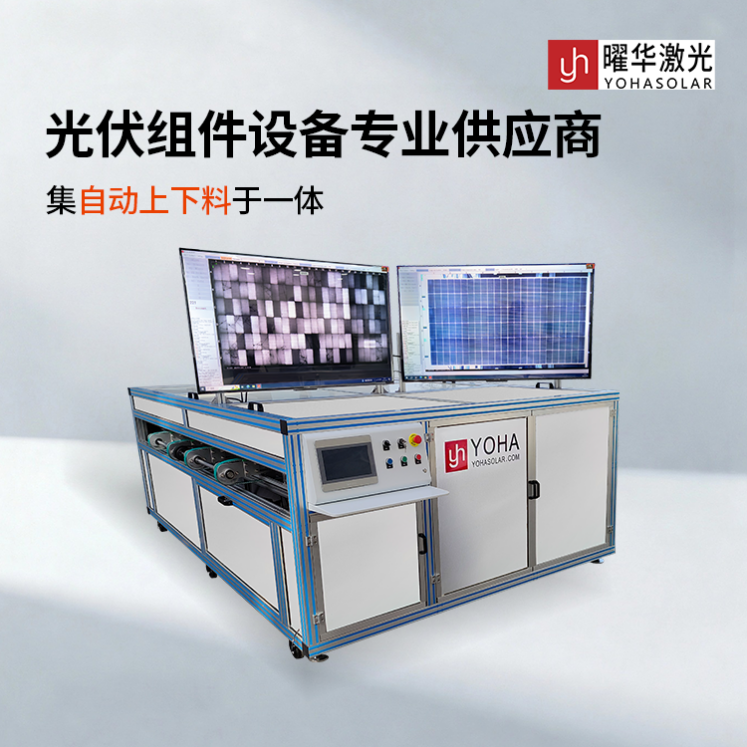

武汉曜华激光在线光伏组件EL外观一体机

层压前检测：一次错过，永久缺陷

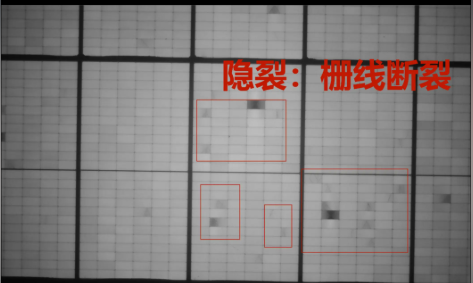

层压前，电池串与汇流带刚刚完成焊接，尚未被胶膜覆盖，此时是排查隐裂与虚焊的最佳时机。隐裂源于电池片在焊接、搬运过程中受到的机械应力，裂纹处电流传输受阻，在EL图像中呈现为发黑的线条。而虚焊则是焊带与电池片主栅线之间焊接不牢，接触电阻异常增大，在EL图像中表现为局部暗斑或整片发暗。这两种缺陷若不及时检出，层压后不仅无法修复，还会在电站运行中逐步演变为热斑和功率衰减。


一体化同步检测：隐裂与虚焊一机搞定

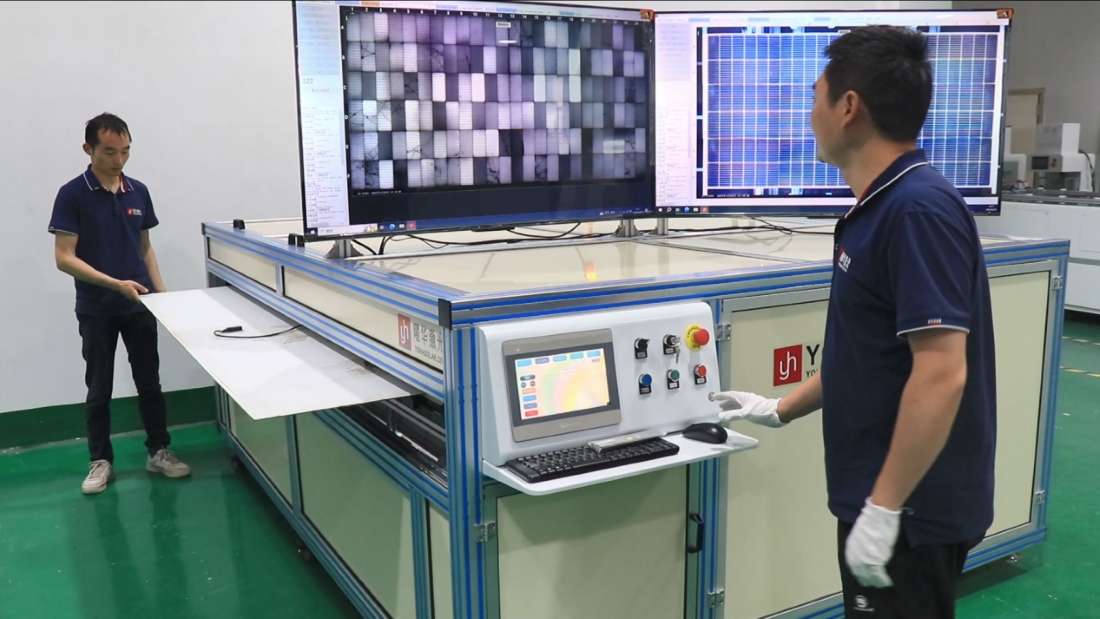

传统的层压前检测通常需要分步进行——先通过EL设备筛查内部缺陷，再通过外观设备检查表面瑕疵，不仅耗时，还容易出现漏检。曜华激光层压前EL外观一体机将EL电致发光检测与高分辨率外观视觉检测融合于同一工位。组件进入设备后，系统自动施加正向电流，红外相机捕捉电池片的近红外发光图像，精准识别隐裂、虚焊、断栅、碎片等内部缺陷；与此同时，外观视觉模块同步采集组件表面图像，检出划伤、脏污、焊带偏移等外观问题。一次扫描，两份报告，隐裂与虚焊同步完成检测。



非标定制：适配每一道层前工序
光伏产线的工况千差万别——组件尺寸从166mm到210mm不等，电池技术从PERC到TOPCon、HJT持续演进，产能从10MW到500MW跨度巨大。标准化的检测设备很难覆盖所有场景。曜华激光的非标定制能力为此提供了解法：尺寸上，可定制有效测试面积，最大覆盖2600×1500mm甚至更大规格；相机配置上，可选8相机或12相机面阵模式，EL模块最高6000万像素、外观模块最高24000万像素；检测节拍上，图像采集时间可调至100~700ms，适配不同产线速度；自动化程度上，从半自动到全自动在线检测均可定制。无论何种产线工况，曜华激光都能为层压前检测提供最匹配的一体化方案。#层压前EL检测# #光伏组件隐裂虚焊检测# #EL外观一体机非标定制#



精准识别，毫秒级响应
在检测精度上，曜华激光层压前EL外观一体机搭载高灵敏度红外相机与AI智能算法，可稳定识别宽度小于0.03mm的微裂纹，对隐裂、虚焊等16类EL缺陷的识别率稳定在99%以上。暗室封闭式光路设计有效隔绝环境光干扰，确保层压前每一块组件的EL图像清晰可靠。

层压前的每一秒检测，都在为组件终身的可靠性负责。曜华激光层压前EL外观一体机以非标定制为基石、以同步检测为核心，在层压工序之前为每一块组件筑牢最后一道可修复的质量防线——不让任何一条隐裂流入层压机，也不让任何一处虚焊被封入成品。
