产品基本信息
| 品牌: | |
| 产品型号: | YH-BIPVIV |
| 计量单位: | 1台 |
产品详情

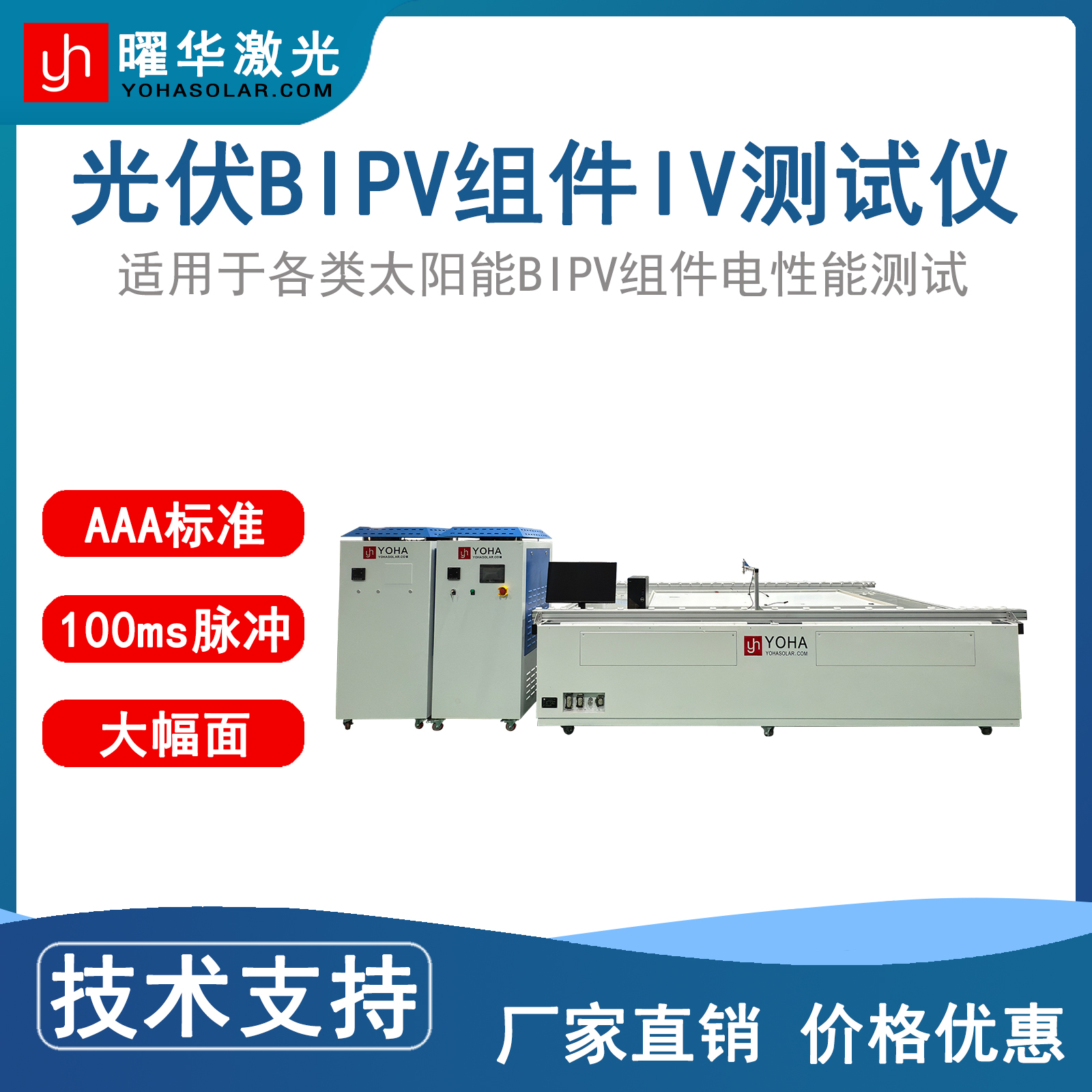

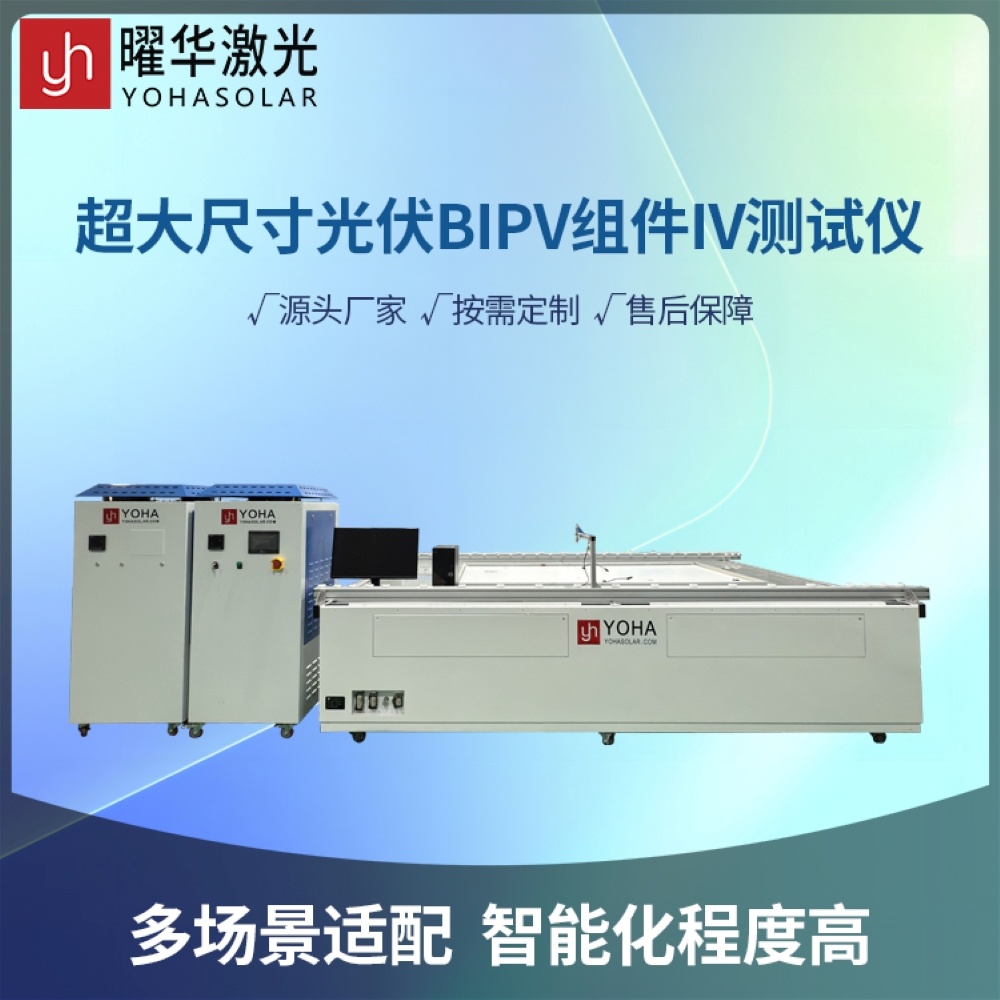

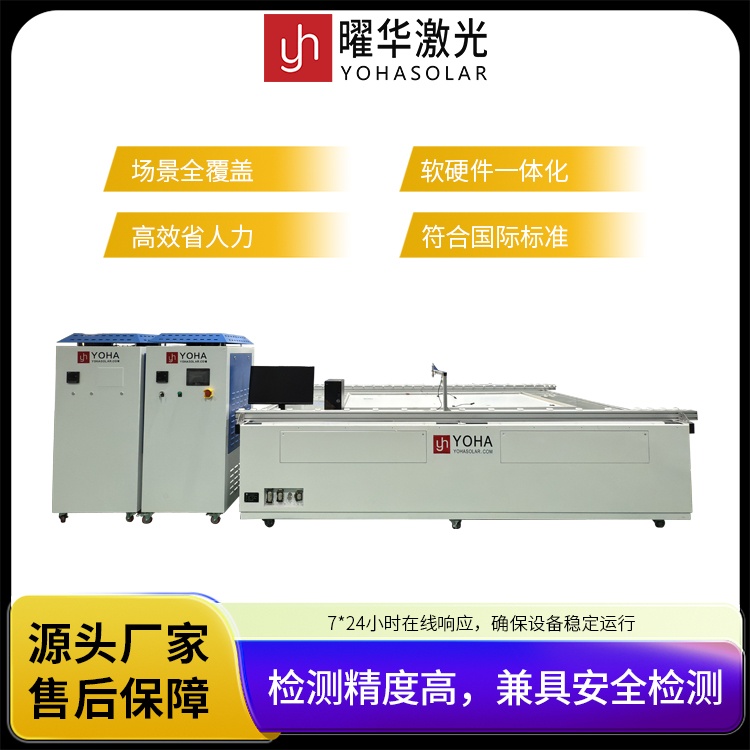

BIPV 组件 IV 测试仪项目方案
一、项目概述
本项目针对光伏建筑一体化（BIPV）组件大尺寸、异形、双面发电、弱光适配等特性，开发专用 IV（电流 - 电压）测试仪，用于 BIPV 组件量产质检、项目验收、运维检测及研发验证，核心是精准测量电性能参数、生成 IV/PV 曲线、智能诊断故障，符合 IEC 60904-9:2020、IEC TS 60904-1-2:2024 等标准。
二、测试对象与标准
（一）测试对象
- 尺寸：最大适配3600mm×2400mm（可定制更大 / 异形）。
- 类型：晶体硅（PERC/TOPCon/HJT）、薄膜、钙钛矿 / 晶硅叠层、双玻 / 双面 BIPV 组件。
- 功率：10W–700W+，电压 0–100V、电流 0–20A。
（二）执行标准
- IEC 60904-9:2020（AAA 级光源：光谱匹配、均匀性、稳定性）。
- IEC TS 60904-1-2:2024（双面组件 IV 测试）。
- T/CBDA 1005—2023（光电建筑发电系统检测）。
三、核心测试项目与参数
（一）基础电性能（必测）
表格| 测试项目 | 参数指标 | 精度要求 |
|---|---|---|
| 开路电压 Voc | 0–100V，分辨率 1mV | ±0.8% |
| 短路电流 Isc | 0–20A，分辨率 1mA | ±0.8% |
| 最大功率 Pmax | 实时测算，多点拟合 | ≤±2% |
| 工作电压 Vmpp | 最大功率点电压 | ±0.8% |
| 工作电流 Impp | 最大功率点电流 | ±0.8% |
| 填充因子 FF | (Pmax/(Voc×Isc))×100% | ±1% |
| 转换效率 Eff | (Pmax / 辐照面积)×100% | ≤±2% |
（二）进阶分析参数
- 串联电阻 Rs、并联电阻 Rsh：评估接触与绝缘性能。
- 温度系数：-20℃～80℃自动补偿，修正环境影响。
- 功率衰减率：对比历史数据，年衰减＞2.5% 报警。
- 低辐照性能：200–1200W/m² 可调，适配幕墙弱光场景。
（三）故障智能诊断
- 隐裂、热斑、虚焊 / 断栅、旁路二极管失效、接线异常等12 类故障，诊断准确率≥95%。
- 曲线畸变分析：对比标准 IV 曲线，定位故障位置与类型。
四、设备核心技术方案
（一）光源系统（AAA 级氙灯模拟器）
- 光谱：300–1200nm，AM1.5 匹配，误差≤±5%。
- 辐照度：200–1200W/m² 连续可调，稳定性＜±1%/h。
- 均匀性：＜±2%（全测试面），闪光时间 10–150ms。
（二）测量系统
- 数据采集：16 位高速 ADC，采样速率 100kHz，单次采集≥1000 点。
- 接线方式：四线制（Kelvin），消除导线电阻干扰。
- 测温：红外无接触，精度 ±0.5℃，实时温度补偿。
（三）自动化与数据管理
- 控制：扫码 / 脚踏触发，一键测试，单次≤2 秒。
- 数据：本地存储 + 云端上传，Excel 导出，自动生成报告。
- 对接：适配 MES 系统，支持 Wi-Fi / 蓝牙远程控制。
五、项目实施流程
- 需求对接：确认组件尺寸、功率、类型及产线 / 场地布局。
- 方案定制：设备规格、自动化配置（如自动导轨）、软件功能定制。
- 研发生产：光源、测量、控制模块开发，整机集成与校准。
- 安装调试：现场部署、光源校准、温度补偿标定、系统联调。
- 验收培训：按 IEC 标准验收，操作与维护培训，交付文档。
- 售后运维：定期校准、故障响应、软件升级，保障长期稳定。
六、应用场景
- 产线质检：BIPV 组件量产 100% 全检，分档筛选，剔除不良品。
- 项目验收：幕墙 / 屋顶 BIPV 项目到货验收，现场抽检功率与故障。
- 运维检测：定期抽检在役组件，评估老化与衰减，预判故障。
- 研发验证：HJT/TOPCon/ 钙钛矿叠层等新工艺组件性能测试与对比。
七、项目优势
- 大尺寸适配：3600mm×2400mm 覆盖主流 BIPV 组件，支持异形定制。
- 高精度可靠：AAA 级光源 + 高速采集，数据精准可追溯，符合国际标准。
- 智能化高效：自动测试、故障诊断、数据管理，适配规模化生产与运维。
- 全场景兼容：覆盖晶硅 / 薄膜 / 叠层、双面 / 异形、弱光 / 强光场景。
