产品基本信息

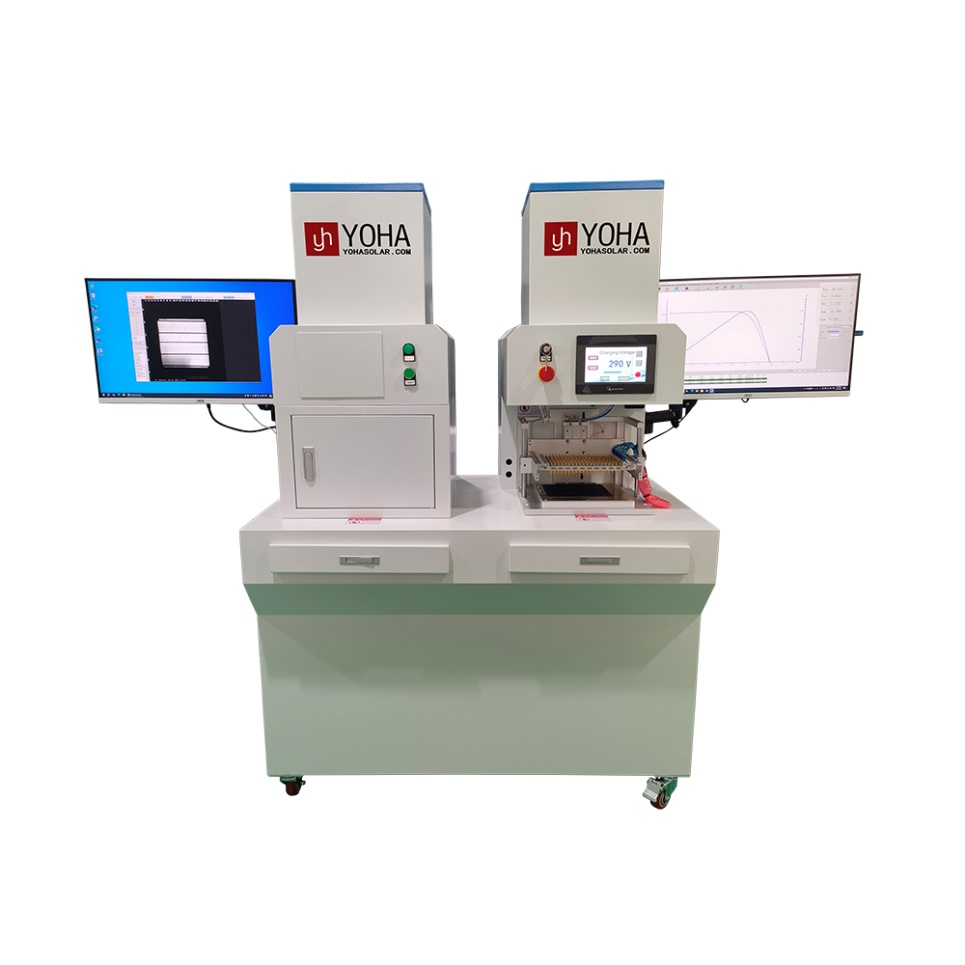

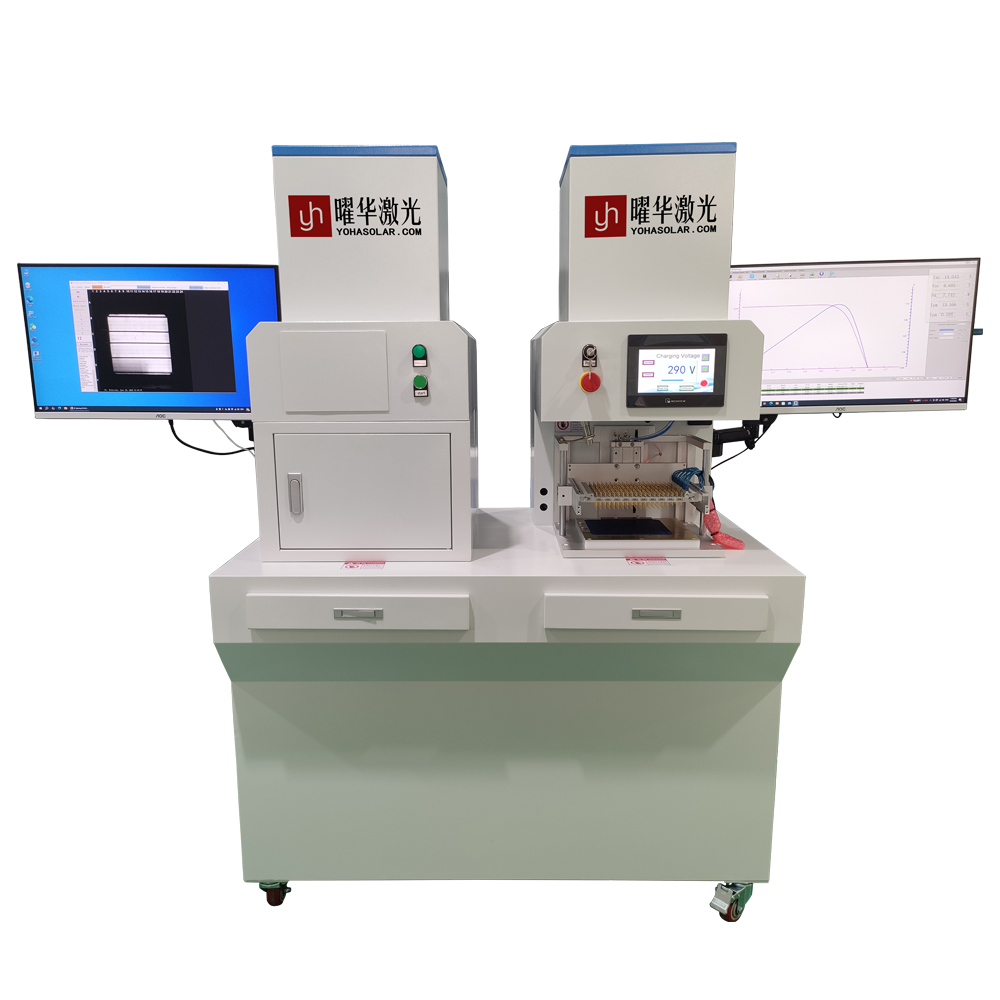

曜华激光太阳能电池片EL+IV一体机
品牌:武汉曜华激光
产品型号:
计量单位:台
产品详情
一、电池片检测痛点，你是否正在遭遇？
在太阳能电池片研发、来料检验、小批量生产、品质抽检全流程中，传统检测方式弊端凸显，成为把控电池片质量、提升研发生产效率的核心阻碍：
  1. 缺陷种类多且细微：电池片在生产过程中可能产生隐裂、表面污染、电极不良、划伤、虚印、黑斑、皮带印、扩散异常等多种缺陷，这些缺陷大多肉眼难以识别。
  2. IV 测试精度不稳定：接触探针磨损、接触不良、温湿度变化，导致 Isc、Voc、FF、Eff 等关键参数波动大，数据重复性差。
  3. 缺陷检测滞后，难以实时反馈‌：目前多数企业采用成品终检的方式进行检测，发现问题后需逆向追溯工艺环节，导致问题发现不及时，造成物料浪费和生产成本上升 。
  4. 检测效率低下：手工分步骤检测、手动接线调参，适配小批量研发、抽检场景时仍耗时费力，数据记录依赖人工，易出错且难以追溯；
  5. 设备便携性差：大型在线设备，实验室、车间抽检场景、小型车间、来料抽检难以适配，场地局限性强；
  6. 环境与工艺波动影响检测稳定性‌：温度、湿度、光照等环境因素以及工艺参数的微小变化，都可能干扰检测结果，影响一致性与重复性 。
二、核心解决方案：太阳能电池片EL+IV一体机
针对太阳能电池片研发、质检、抽检场景的多元化检测痛点，曜华激光融合电致发光（EL）缺陷检测与电流-电压（IV）性能测试双核心技术，研发打造太阳能电池片EL+IV一体机，实现单台设备、同步完成电池片EL缺陷筛查与光电性能检测，兼具高精度、易操作、便携灵活、无损检测等优势，一站式解决电池片全维度检测难题，为电池片研发、来料质检、品质管控提供硬核支撑。


三、产品核心优势，直击检测痛点
  1. EL+IV二合一，一机多用降成本：整合缺陷检测与性能测试双功能，替代传统两台独立设备，无需重复购置、重复操作，大幅节省设备采购成本与场地占用，检测流程精简60%以上；
  2. 高精度缺陷识别，杜绝漏检误判：搭载AI智能算法与高分辨率光学成像系统，可精准捕捉0.03mm级微裂纹、断栅、虚焊、黑心、黑斑、烧结缺陷等内在瑕疵，配合IV电性数据佐证，缺陷判定更客观；
  3. 简便设计，场景适配性强：机身紧凑轻量化，无需复杂产线对接，实验室、生产车间、外出验货、来料抽检等场景均可灵活使用，插电即用，不受场地限制；
  4. 手动检测，呵护电池片品质：EL检测+柔性探针IV测试，全程不破坏电池片表面结构与电学性能，成品、半成品、试验片均可检测；

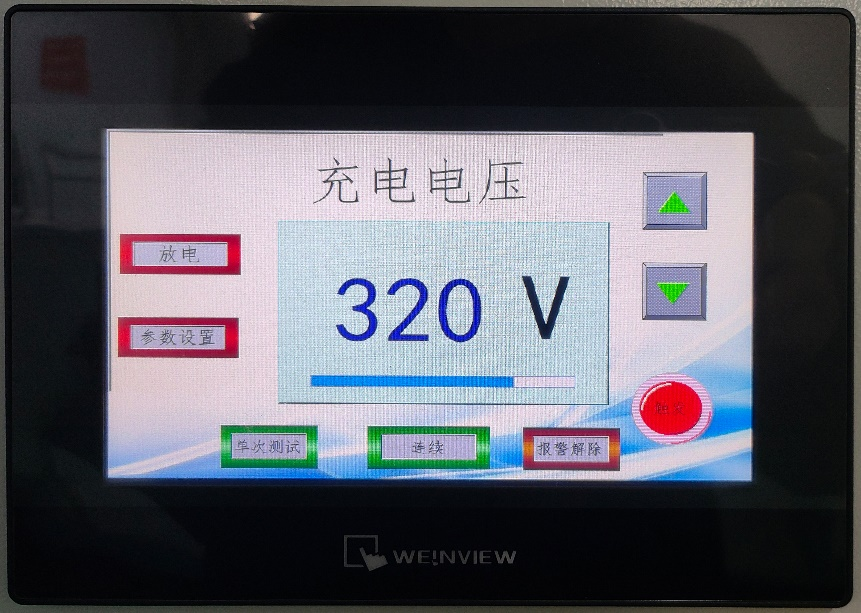

  5. 操作极简上手快，无需专业培训：可视化触控操作界面，参数预设、一键启动、自动检测，新手短时间即可熟练操作，装夹、取放便捷，单人即可完成全流程检测；
  6. 数据联动存储，检测可追溯：自动同步生成EL高清图像与IV测试报告（效率、填充因子、串联电阻等核心数据），支持数据导出、打印、存档，方便研发分析、品质溯源，告别人工记录误差。



四、产品核心特点
  1. 双功能集成设计
突破性融合EL缺陷检测与IV光电性能测试，单台设备实现电池片“外观缺陷+电学性能”全维度检测，无需切换设备、重复装夹，彻底解决单一检测设备的功能短板，适配电池片全场景检测需求。
  1. 高清EL成像系统
搭载定制科学级CCD相机，搭配专业光学暗箱与匀光系统，高像素分辨率成像，细微缺陷清晰可辨；暗箱遮光效果极佳，排除外界光线干扰，保证成像稳定性，缺陷细节一览无余。
  1. 精准IV性能测试

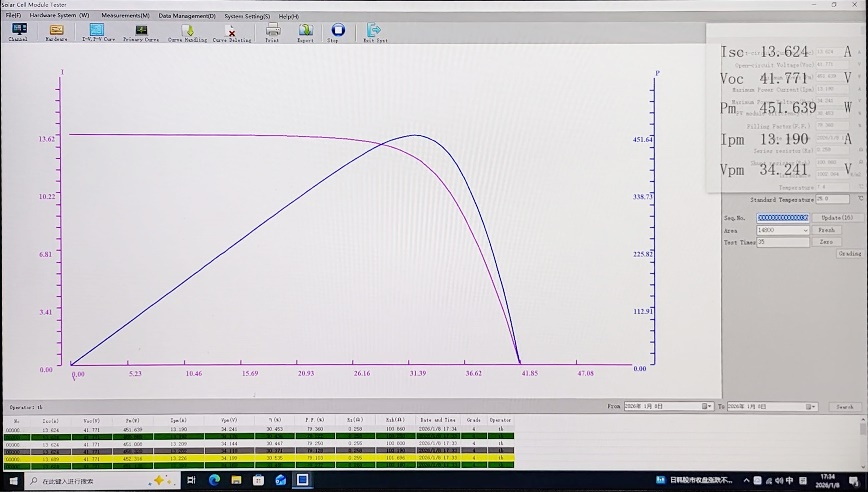

采用高精度稳压源与测试探针，测试数据精准稳定，可快速测出电池片开路电压、短路电流、转换效率、填充因子、串联电阻、并联电阻等核心电性参数，全面评估电池片发电性能，数据误差远低于行业标准。


  1. 手动柔性操作
人性化手动关门式暗箱设计，电池片装取便捷高效；探针压力可调，避免划伤电池片栅线；检测参数（电流、电压、测试时间）可自由调节，适配单晶、多晶、异质结等各类电池片检测。
  1. AI智能缺陷判定
内置深度学习算法与缺陷数据库，自动识别、标注电池片各类缺陷，支持缺陷分类、等级判定，替代人工主观判断；可自定义检测标准，适配不同品质管控要求，判定结果精准可靠。
  1. 稳定耐用易维护
工业级硬件配置，机身坚固耐用，核心部件寿命长；无需复杂安装调试，日常仅需简单清洁保养，无易损件高频更换难题，降低设备运维成本；通电即可工作，适配长期间断式使用场景。
  1. 数据智能化管理
支持EL图像与IV数据同步存储、一键导出Excel/PDF报表，可按批次、时间分类归档，方便研发数据分析、品质复盘；配备数据接口，可对接企业质检系统，实现检测数据信息化管理。



五、全场景应用，覆盖电池片全产业链
  1. 电池片来料品质抽检：针对采购的电池片进行批量抽检，快速筛查运输、仓储过程中产生的隐裂、破损，同步检测电性参数是否达标，杜绝劣质来料流入生产线，严控源头质量。
  2. 实验室研发测试：适用于光伏研发实验室，针对新型电池片、新工艺试制品进行缺陷检测与性能评估，通过EL图像与IV数据联动分析，破解缺陷产生机理，优化工艺参数，加速新品研发迭代。
  3. 生产车间小批量质检：应用于电池片生产、切片、焊接工序后的品质抽检，实时排查生产过程中产生的缺陷，及时纠正工艺问题，提升生产良率，避免批量不良产生。
  4. 售后质量鉴定：针对客户反馈的不良电池片、失效电池片进行检测，快速定位缺陷类型与性能衰减原因，出具专业检测报告，为售后理赔、品质改进提供依据。
  5. 外出验货与现场检测：设备便携易搬运，可前往供应商厂区、电站现场进行电池片抽检，摆脱固定实验室限制，随时随地开展检测工作，提升验货效率。
六、硬核技术参数，彰显专业检测实力
检测项目 具体参数
产品型号 yoha-006_C-ELIV
适用对象 单晶、多晶、PERC、异质结等各类太阳能电池片
光源 符合IEC60904光谱要求
光强 200-1200W/㎡
光强不均匀度 ≤±2%
光强不稳定度 ≤±2%
EL检测分辨率 500万像素
缺陷检测精度 可识别裂纹宽度≤0.03mm
IV测试范围 电压0-10V，电流0-20A
测试效率 单批次检测≤20s/片（含EL+IV同步检测）
操作方式 手动测试、手动关门、一键自动检测
有效检测面积 适配182mm、210mm等常规尺寸电池片
设备供电 220V/50HZ
七、严苛选材，铸就高品质设备
曜华激光坚守品质至上理念，太阳能电池片EL+IV一体机核心部件均经过层层筛选与测试，从源头保障设备精度与稳定性：
  1. 光学组件：采用进口高透光学镜片、定制工业CCD相机，遮光暗箱采用高密度遮光材质，成像清晰、抗干扰性强，长期使用无画质衰减；
  2. 电性部件：选用品牌稳压电源、高精度测试探针与采集模块，电性测试精准度高，抗波动、抗干扰，探针耐磨不生锈，使用寿命长；
  3. 机械结构：加厚钣金机身，静电喷塑防锈处理，结构稳固不易变形；，暗箱开合流畅，操作手感舒适；
  4. 软件系统：自主研发可视化操作软件，界面简洁易懂，算法迭代优化快，缺陷库持续更新，支持远程调试升级，适配各类电池片检测需求。
八、标准化服务流程，全程省心合作
为保障客户快速上手、高效使用设备，曜华激光打造全流程标准化服务，从咨询到交付全程一对一跟进：
  1. 需求对接：专业团队了解客户检测场景、电池片规格、精度要求，提供针对性产品选型建议；
  2. 方案定制：根据客户特殊需求（如大尺寸电池片、定制化参数），优化设备配置，出具专属方案与报价；
  3. 合同签订：明确设备参数、交付周期、售后保障，签订正规购销合同，保障双方权益；
  4. 生产调试：严格按照标准生产，出厂前完成精度校准、功能测试，确保设备达标；
  5. 物流配送：防震包装、专车配送，确保设备完好无损送达客户指定地点；
  6. 安装培训：无需复杂安装，拆箱通电即可用；提供上门/远程操作培训，教会操作人员独立使用、日常维护；
  7. 试机验收：协助客户试机检测，确认检测精度、功能达标后完成验收交付。
九、完善售后质保，解除客户后顾之忧
  1. 整机质保：设备整机质保1年，核心部件（相机、探针、电源）质保2年，质保期内免费维修、更换非人为损坏配件；
  2. 快速响应：7×24小时售后热线，15分钟内响应客户问题，远程协助排查解决；
  3. 上门服务：远程无法解决的故障，省内24小时、省外48小时工程师上门维修；
  4. 终身维护：质保期后提供终身有偿维护，仅收配件成本费与服务费，无隐形消费；
  5. 软件升级：终身免费提供软件升级、缺陷库更新服务，持续提升设备检测能力；
  6. 配件保障：常规配件现货储备，特殊配件快速定制，确保配件及时供应。
十、企业简介：曜华激光 —— 光伏检测设备专业研发制造商
曜华激光是专注于光伏检测设备研发、生产、销售与服务的高新技术企业，深耕光伏检测领域多年，汇聚光学、电子、软件、机械领域资深工程师，拥有自主研发与技术创新核心能力。
公司聚焦光伏电池片、组件检测痛点，打造太阳能电池片EL+IV一体机、在线EL测试仪、离线EL检测仪、外观检测仪等全系列产品，凭借高精度、高稳定性、高性价比的优势，广泛应用于光伏研发、生产、质检、运维等场景，服务众多光伏企业，收获市场高度认可。
曜华激光秉持“技术创新、品质为本、客户至上”理念，持续优化产品性能、完善服务体系，致力于为光伏行业提供一站式检测解决方案，助力产业提质增效、高质量发展。
十一、真实案例：众多光伏企业的信赖之选
案例1 某光伏电池片研发实验室
合作需求：研发新型高效电池片，需同步检测缺陷与电性参数，分析缺陷对性能影响，原有设备功能单一、数据脱节。 解决方案：配备太阳能电池片EL+IV一体机，实现缺陷+电性同步检测，数据联动分析。 合作成果：研发检测效率提升70%，精准定位工艺缺陷，新品良率从62%提升至90%，研发周期缩短40%。
案例2 某中小型光伏组件厂
合作需求：电池片来料抽检无专业设备，人工检测漏检率高，不良品导致组件报废率居高不下。 解决方案：部署太阳能电池片EL+IV一体机，用于来料全检与工序抽检。 合作成果：缺陷漏检率降至0.1%以下，组件报废率降低5%，每年节省返工成本超80万元。
十二、多重服务保障，让合作更安心
  1. 专属一对一服务团队，全程跟进需求、售后，响应零延迟；
  2. 免费上门/远程操作培训，包教包会，无惧操作难题；
  3. 免费定制检测方案，适配不同电池片规格与质检标准；
  4. 支持免费试机体验，实地检测效果满意再合作；
  5. 终身数据技术支持，协助解决检测分析难题；
  6. 建立客户专属档案，设备全生命周期维护管理。

太阳能电池片EL+IV一体机 —— 电池片检测的全能利器，精准把控质量、提速研发质检、降低综合成本！如需了解产品详情、预约免费试机、定制专属方案，欢迎随时致电19107131772咨询，曜华激光竭诚为您服务！


↑
