EL检测完整的工艺流程
1. 上料与定位
组件由传送带送入检测工位，或人工放置
设备自动定位，保证电池片区域完全进入相机视野
进入密闭暗箱，隔绝外界可见光干扰
2. 电极接触通电
设备探针 / 铜排压接在组件正负极汇流条上
形成稳定低阻抗电连接
可编程直流电源输出设定好的正向恒定电流
3. 电流注入与发光
根据检测目的切换模式：
高电流模式：检测隐裂、断栅、碎片、虚焊等结构缺陷
低电流模式：检测低效片、材料缺陷、烧结异常
电池片在电流驱动下，整体发出近红外光。
4. 红外相机曝光成像
使用 红外 CCD / 制冷型红外相机
曝光时间一般 1s～30s 可调
相机捕捉微弱红外信号，转换成数字图像
得到一张完整的组件发光灰度图（EL 图）
5. 图像传输与软件分析
图像上传至工控机
系统通过算法自动分析：
亮度均匀性、暗纹、断栅、缺角、黑片、虚焊、低效区域等
自动标记缺陷位置、类型、严重程度
6. 结果判定与输出
自动判定：OK / NG
生成可追溯检测报告（时间、机型、参数、缺陷图）
NG 产品报警、分流或停机等待人工处理
7. 下料流转
合格进入下一工序，不合格进行返修或报废。


曜华激光深耕光伏检测领域，基于行业前沿技术与大量产线实践，打造全场景 EL 检测解决方案，精准匹配研发、抽检、量产等全流程需求：

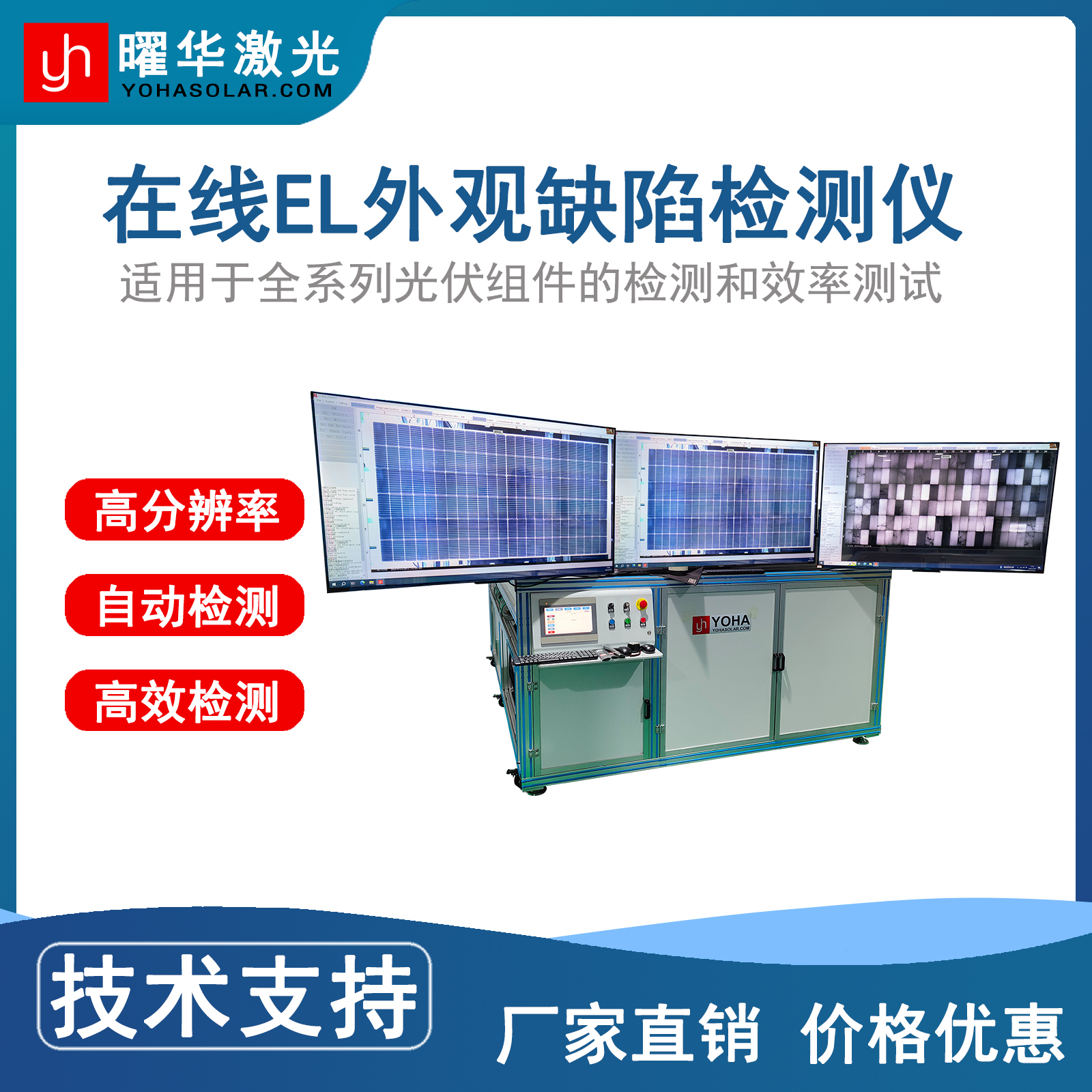

  • 在线全自动 EL 设备：适配 GW 级量产产线，实现 18s–30s/ 件高速全检，前置拦截不良，降低报废成本；
  • EL + 外观一体化检测：集成红外与可见光双光路，一次完成内部缺陷与外观瑕疵双检测，提升效率与检测全面性；
  • 半自动 / 研发级 EL 设备：适配多规格小批量组件与实验室研发需求，灵活易用，成像精准。
所有设备均支持高分辨率成像、高低电流双模式检测与全流程数据追溯，配合 7×24 小时售后保障与现场安装调试服务，为光伏企业提供稳定、可靠、可定制的 EL 检测全流程方案，用技术实力筑牢组件品质不可替代的核心防线。
