EL和PL的区别
光伏组件 EL 与 PL 检测：核心差异
EL（电致发光）与 PL（光致发光）是光伏行业两大主流无损检测技术，核心区别在于激发机理、检测侧重、适用阶段与应用价值。以下为结构化对比与落地建议：一、核心差异速览（表格版）
表格| 对比维度 | EL（电致发光） | PL（光致发光） |
|---|---|---|
| 激发方式 | 电注入（正向偏压 / 电流） | 光激发（激光 / 强光照射） |
| 物理本质 | 载流子在 PN 结复合发光，反映电学导通与结区质量 | 材料受激后自发荧光，反映本征材料质量与少子特性 |
| 核心检测对象 | 宏观电气 / 结构缺陷：隐裂、断栅、虚焊、漏电、黑心片 | 微观材料 / 体缺陷：晶格损伤、杂质、氧碳含量、少子寿命 |
| 适用阶段 | 电池 / 组件量产终检、现场运维、故障定位 | 硅片 / 电池片研发、工艺筛选、早期质量管控 |
| 结果呈现 | 近红外图像，亮度不均 / 暗区对应缺陷 | 荧光强度图，强 / 弱对应材料优劣 |
| 典型优势 | 1. 模拟组件工作状态，缺陷可直接溯源至发电损失2. 对断栅、隐裂等致命缺陷灵敏度极高3. 适配量产线高速检测，效率 18–30s / 片 | 1. 无需接触，无损检测，适合薄 / 柔性电池2. 精准评估材料本征性能，指导工艺优化3. 微米级分辨率，早期缺陷预警 |
| 典型局限 | 1. 依赖 PN 结与导电通路，无法检测未封装硅片2. 对体杂质 / 晶格缺陷敏感度低于 PL | 1. 无法反映电极互联与串联电阻问题2. 受表面复合影响，需良好钝化层 |
二、深度解析：为什么这么选？
1. 激发机理：电驱动 vs 光驱动
- EL：给组件通电，模拟实际发电场景，PN 结处电子 - 空穴复合释放近红外光（1100–1200nm）。缺陷区（如裂纹）电流阻断，发光黯淡，图像直观呈现电气连通性问题。
- PL：用激光（如 532nm/808nm）照射，材料受激产生荧光。发光强度与少子寿命正相关，高效材料亮、缺陷 / 杂质区暗，聚焦材料先天质量。
2. 检测侧重：问题定位 vs 质量评估
- EL 是 “故障诊断仪”：专抓影响发电与安全的硬缺陷，如断栅、虚焊、隐裂、漏电，可直接定位组件在层压、搬运、运维中的损伤，是量产线降本止损的核心手段。
- PL 是 “材料体检仪”：关注硅片纯度、晶格完整性、工艺一致性，适合研发阶段筛选材料、优化电池工艺，从源头提升良率。
3. 适用场景：量产运维 vs 研发工艺
- 必须用 EL 的场景：
- 组件出厂质检：拦截隐裂、断栅等可直接导致功率衰减的缺陷；
- 电站运维：便携式 / 无人机 EL 快速定位故障组件，指导维修；
- 量产线在线检测：高速、高稳定性，适配 GW 级产线。
- 必须用 PL 的场景：
- 硅片 / 电池片研发：评估少子寿命、杂质含量，优化材料配方；
- 工艺缺陷筛查：检测镀膜、扩散等环节的微观损伤，提前止损；
- 钙钛矿等新型电池：非接触检测，避免机械损伤。
三、选型与组合策略
- 组件厂 / 电站运维：以EL 为主，搭配 PL 做材料溯源。EL 解决量产与运维中的显性缺陷，PL 辅助分析材料问题，提升产品一致性。
- 电池厂 / 研发机构：以PL 为主，叠加 EL 验证工艺效果。PL 把控材料与工艺本征质量，EL 确保产品符合量产与市场要求。
- 成本与效率平衡：
- 量产优先选 EL 在线设备，高速检测适配产能；
- 研发 / 小批量用 PL 设备，精准指导工艺优化；
- 两者结合可实现 “从材料到组件” 的全链路质量管控。
四、曜华激光方案匹配

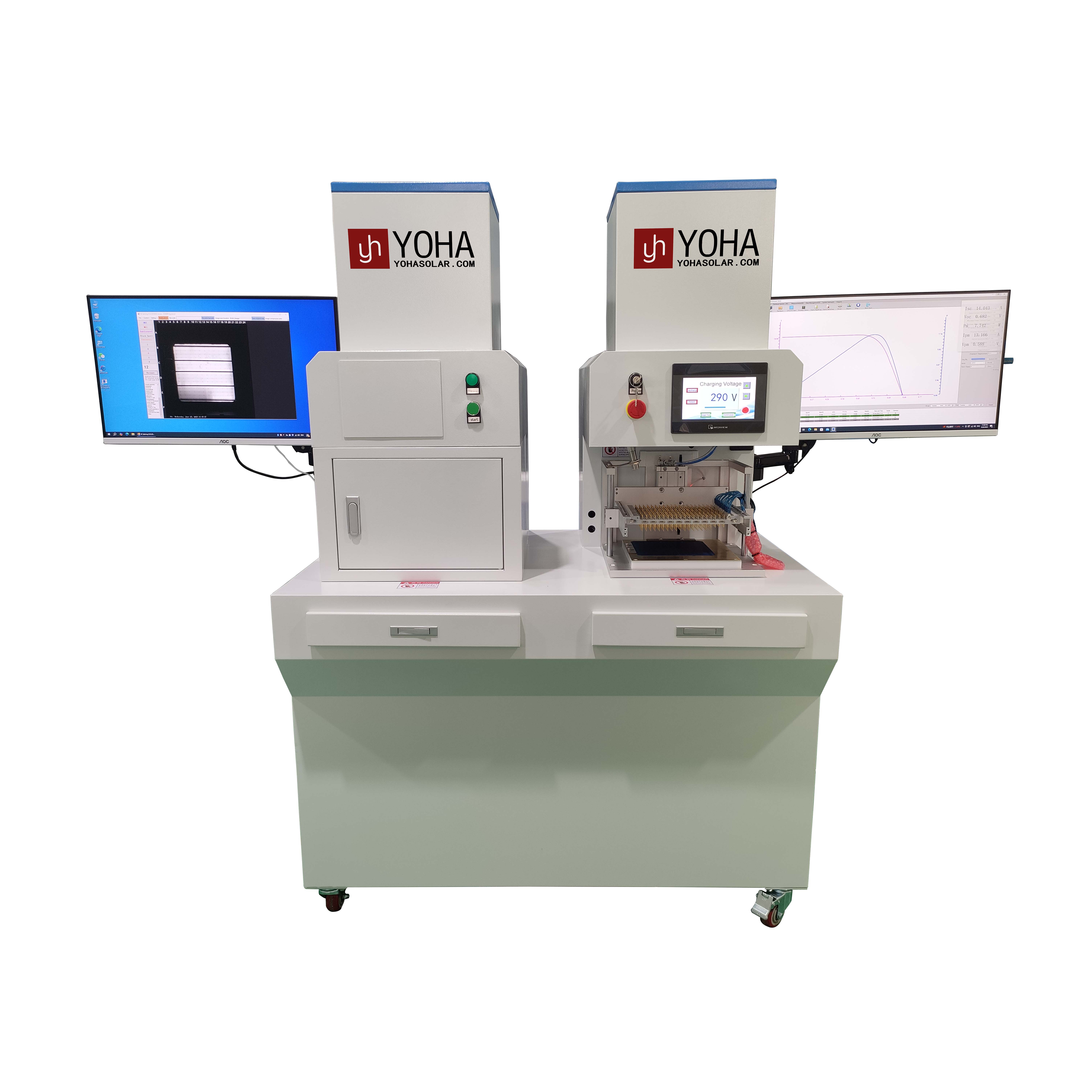

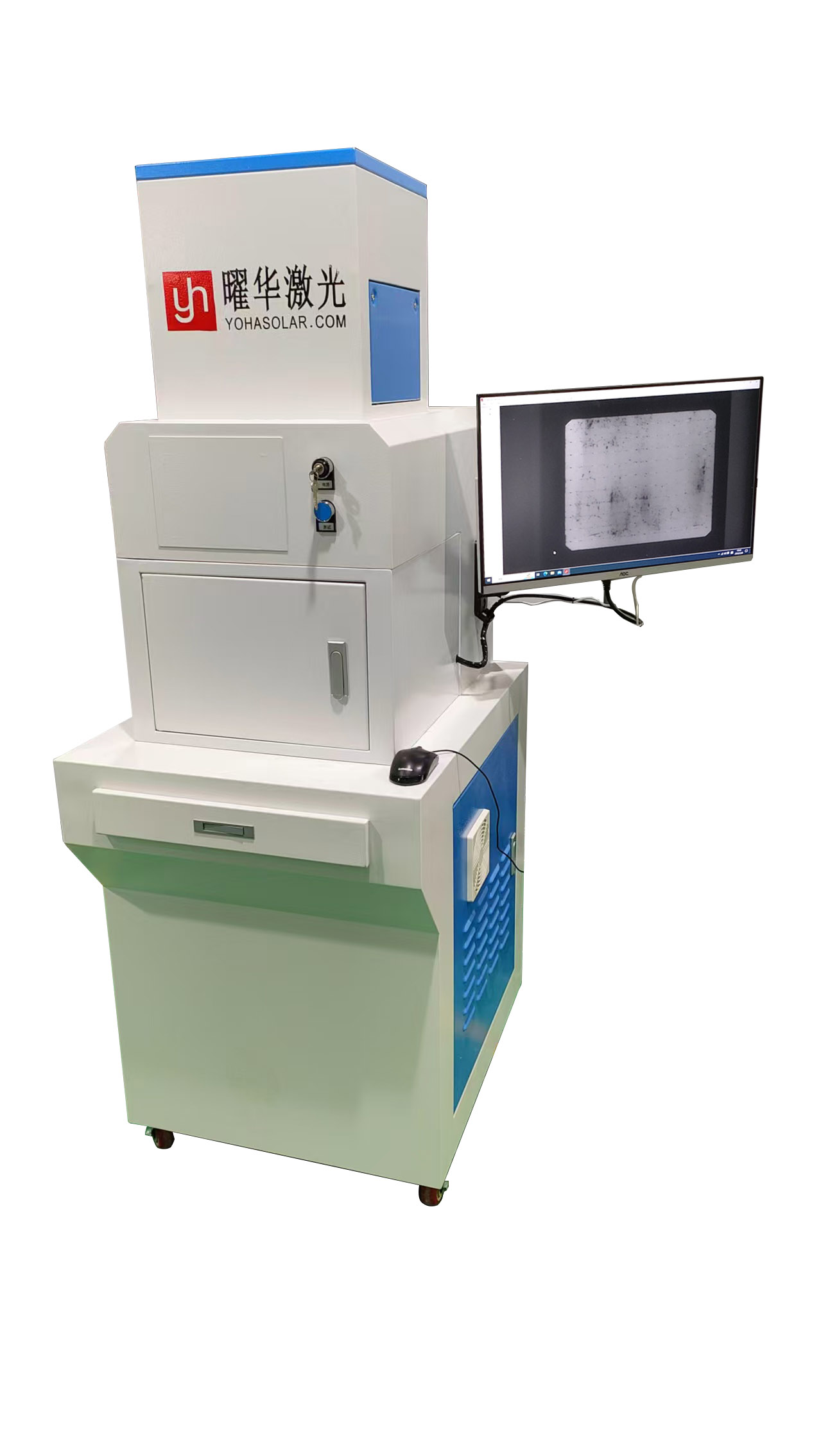

- EL 解决方案：提供在线全自动 / 半自动 / 研发级 EL 设备，支持高分辨率成像与多模式检测，适配量产、抽检、研发全场景，7×24 小时售后与现场调试。
- PL 解决方案：高精度 PL 检测系统，精准评估少子寿命与材料缺陷，助力电池厂提升良率与研发效率。
- 组合方案：EL+PL 一体化检测平台，一次完成 “材料质量 + 组件缺陷” 双检测，为光伏企业提供全流程品质管控方案。
